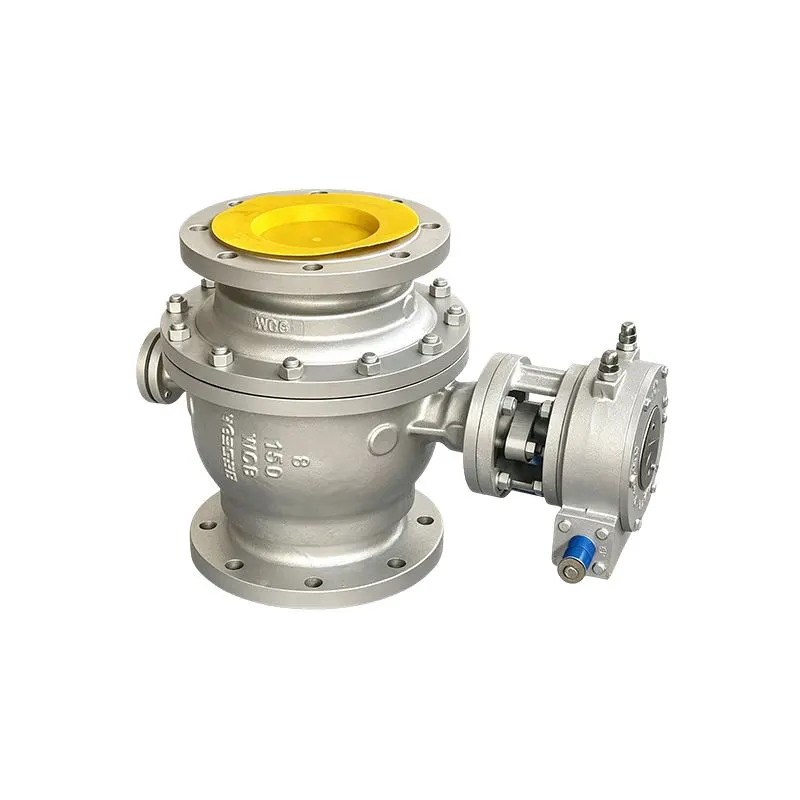

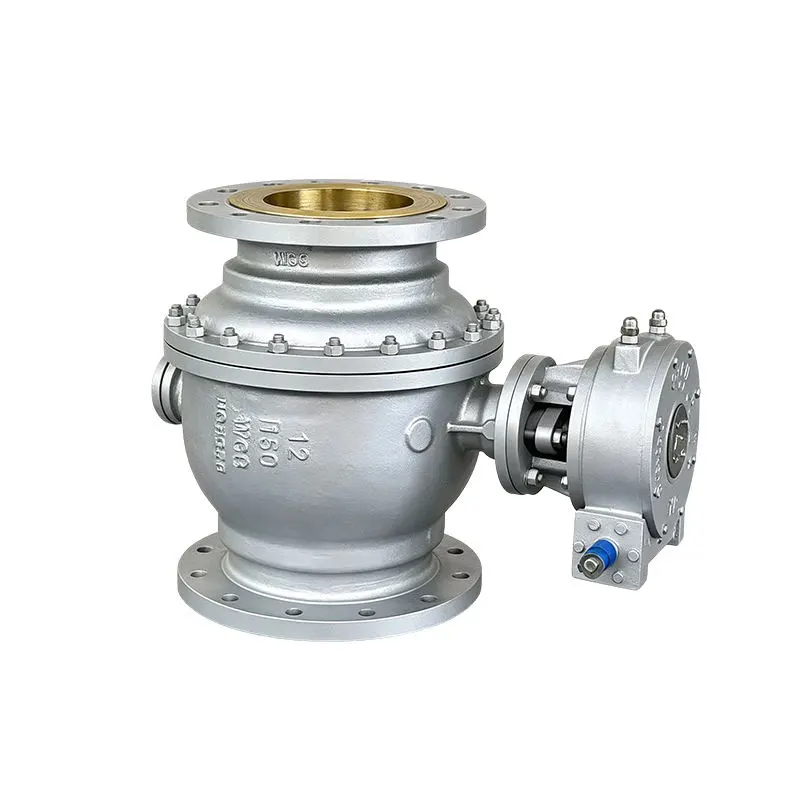

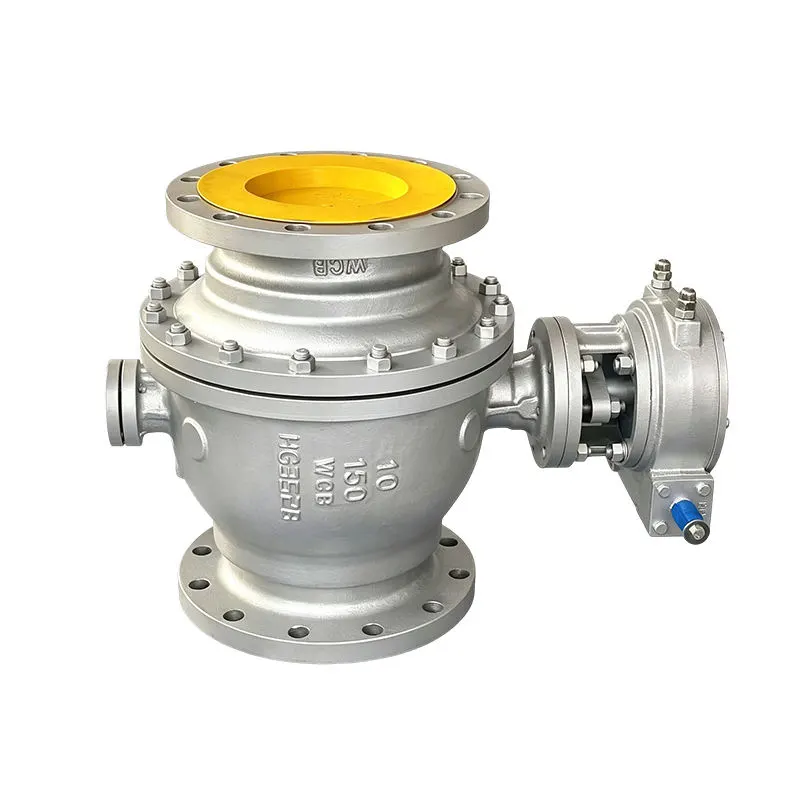

WCB szénacél fix golyóscsap

A WCB Carbon Steel Fixed Ball Valve egy nagy teherbírású ipari szelep, amelyet csővezetékek leválasztására és áramlásszabályozásra terveztek, és a Huadu Valve Group gyártja. Rögzített gömbfejű kialakítást és A216 WCB szénacél anyagot alkalmaz, amely jól illeszkedik a nagynyomású, kritikus csővezeték-munkakörülményekhez.

Ez az ipari szelep megbízhatóan működik folyamatos nagynyomású és hosszú ciklusú működés mellett, széles körben olyan projektekhez választva, ahol a tömítés biztonsága és a hosszú élettartam az alapvető követelmények.

Nyersanyag és szerkezeti előnyök

Prémium A216 WCB szénacél test

A WCB szénacél fix golyósszelep A216 WCB szénacélból van öntve, ami a következő fő előnyöket kínálja:

-Nagy mechanikai szilárdság és kiváló ütésállóság

- Jó hőmérséklet-alkalmazkodás a nyomáslökés és a vízkalapács ellen

- Elegendő falvastagság a nagynyomású szolgáltatáshoz

-Merev öntvényvizsgálat a belső és felületi hibák kiküszöbölésére

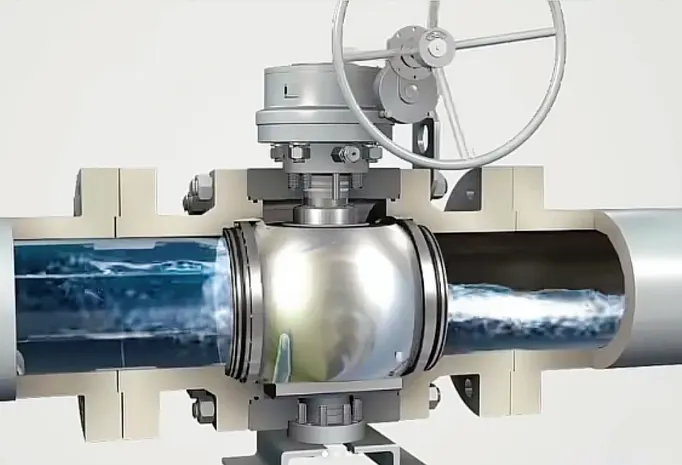

Csonkra szerelt, rögzített golyós szerkezet

A hagyományos lebegő golyóscsapoktól eltérően a tengelycsonk-rögzített golyós kialakításunk a legtöbb csővezeték nyomásterhelését átviszi a felső és az alsó támasztótengelyre. A golyó a helyén marad, így a szelepülékek csak minimális érintkezési erőt viselnek. Nagymértékben csökkenti az ülés kopását még gyakori nyitás-zárás ciklusok esetén is, tartósan nagy nyomás mellett. A stabil kétirányú tömítés megakadályozza a szivárgást a nyomás irányától függetlenül, javítva a rendszer biztonságát a kritikus folyamathurkok esetében.

Optimalizált tömítés és biztonsági konstrukció

A rugós úszóülés szerelvény ehhez a WCB szénacél fix golyósszelephez van felszerelve. A beépített rugók több ezer művelet után kompenzálják a kisebb kopást, hogy fenntartsák a szoros elzárási teljesítményt. A kifújásgátló szár standard biztonsági funkcióként szolgál a hirtelen nyomáscsúcsok ellen. A többrétegű grafit tömítés minimálisra csökkenti a szárrések körüli diffúz kibocsátást. Az összes tömítőelem speciálisan a nagynyomású, közepes hőmérsékletű munkaközeghez van igazítva az általános pótalkatrészek helyett.

Kulcs attribútumok

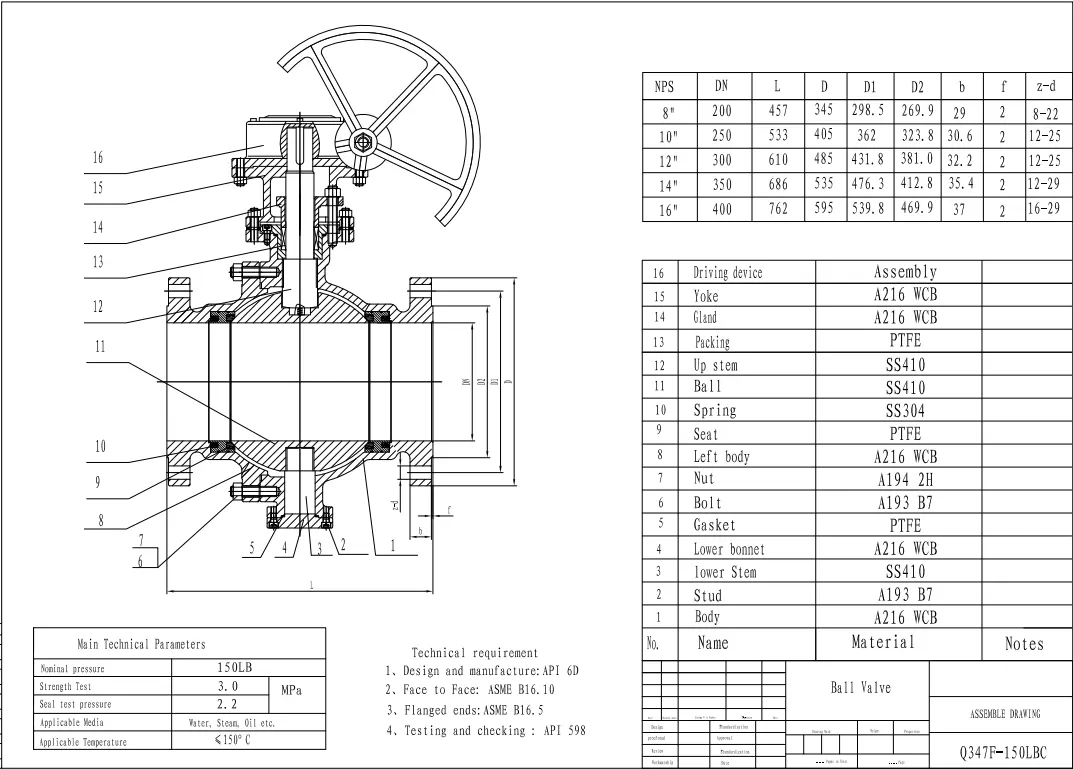

Műszaki előírások

Szabványos paraméterek

Méret: DN50-DN1200

Nyomásosztály: 150-2500 osztály

Anyaga: A216 WCB szénacél

Szerkezet: Csatornára szerelt, rögzített golyóscsap

Hőmérséklet tartomány: -29 ℃ ~ 425 ℃

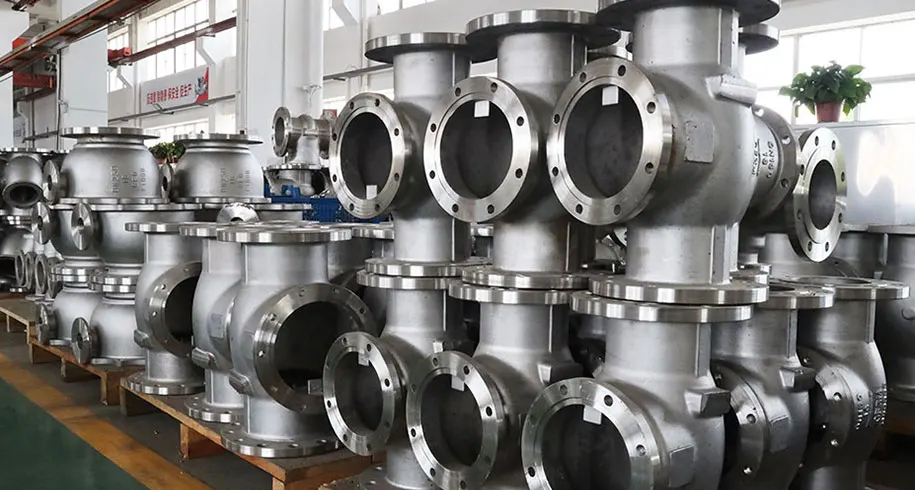

Gyártási folyamat

A WCB szénacél fix golyósszelep a következőkön megy keresztül:

- Minősített A216 WCB öntvénygyártás

- Hőkezelés a stabil anyagtulajdonság érdekében

- CNC precíziós megmunkálás felületek tömítésére

- Összeszerelés megfelelő tömítő- és működtetőelemekkel

Teljesítmény jellemzők

- Alacsony kopású rugós szerkezet a gyakori kerékpározáshoz

- Megbízható kétirányú szoros elzárás

- Alacsony ülés meghibásodási aránya folyamatosan nagy csővezeték-nyomás mellett

- Kompatibilis többféle működtetővel: kézi sebességváltó, pneumatikus, elektromos

- Teljesen nyitott/teljesen zárt szigetelési szolgáltatáshoz tervezték

Alkalmazási területek

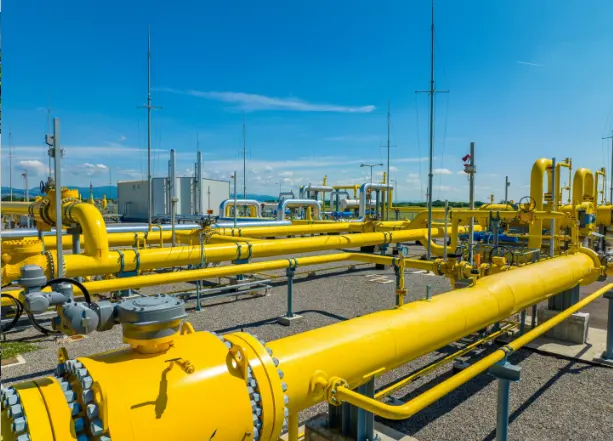

Olaj- és gázipar

A WCB szénacél fix golyósszelepet széles körben alkalmazzák:

- Földgázszállító fővezetékek

- Olajfinomítói folyamatsorok

- Nyersolaj átrakó létesítmények

- Gázgyűjtő állomás csőrendszerei

Petrolkémiai ipar

- Nagynyomású petrolkémiai folyamathurkok

- A folyamategység fő szigetelő csővezetékei

- Közepes hőmérsékletű, nem korrozív és enyhén korrozív folyadékáramkörök

Energiaipar

- Erőmű fő folyamati csövek

- Nagy teherbírású ipari üzemi hurokrendszerek

Általános ipari projektek

- Új építésű EPC-projekt-folyamatcsomagok

- Meglévő csővezeték felújítási, korszerűsítési munkák

- Nehéz karbantartási megközelítésű és magas biztonsági követelményekkel rendelkező ipari telephelyek

Minőségellenőrzés és projekt beszerzési támogatás

ISO, CE és API tanúsítvánnyal rendelkező tanúsított szelepgyártóként minden WCB szénacél fix golyósszelep teljes gyári teszten esik át a szállítás előtt, beleértve a hidrosztatikus héjtesztet, az üléstömítési tesztet és a méretellenőrzést. A nagy teherbírású, nagy méretű szelepek teljes darabos tesztelését mintavételi ellenőrzés nélkül hajtják végre. A nyersanyagok ellenőrzése, az öntvényellenőrzés, az összeszerelés felügyelete és a kész szelepteszt a teljes gyártási munkafolyamat során végigfut. Az ajánlattételhez és a helyszíni átvételhez anyagvizsgálati tanúsítványok és vizsgálati jegyzőkönyvek biztosíthatók.

Rugalmas konfigurációs lehetőségek állnak rendelkezésre a helyszíni munkakörülményeknek megfelelően, különféle nyomásfokozatok, tömítőanyag-kombinációk és többféle üzemmódra kiterjedően. A rugalmas MOQ támogatja a mintatesztelést, a kis tételes raktárkészletet és a nagy volumenű tömeges projektmegrendeléseket. A Huadu Valve Group WCB rögzített golyóscsapjait világszerte exportálják, és ismételt megrendeléseket kapnak világszerte ipari ügyfelektől.

Hogyan készült az ülés és a szár tömítése a valós helyszíni tartósság érdekében?

Ehhez a rögzített gömbcsaphoz rugós úszóülés-kialakítást használunk. A belső rugók tartják az ülést a golyó felületéhez nyomva. Ha több ezer művelet után kisebb kopás következik be, a rugók képesek kompenzálni a kis hézagokat, és megőrzik a jó tömítési teljesítményt az idő múlásával. A kifújásgátló szárszerkezet szabványos biztonsági funkcióként be van építve. A csővezeték váratlan nyomáskiugrásai esetén megakadályozza a szár kifújását. A többrétegű grafittömítés a szár tömítését szolgálja, hogy megakadályozza a szárrés körüli apró kibocsátásokat. Ezek a tömítőalkatrészek nem általános olcsó pótalkatrészek; úgy vannak kiválasztva, hogy megfeleljenek a magas nyomású és közepes hőmérsékletű munkakörülményeknek.
