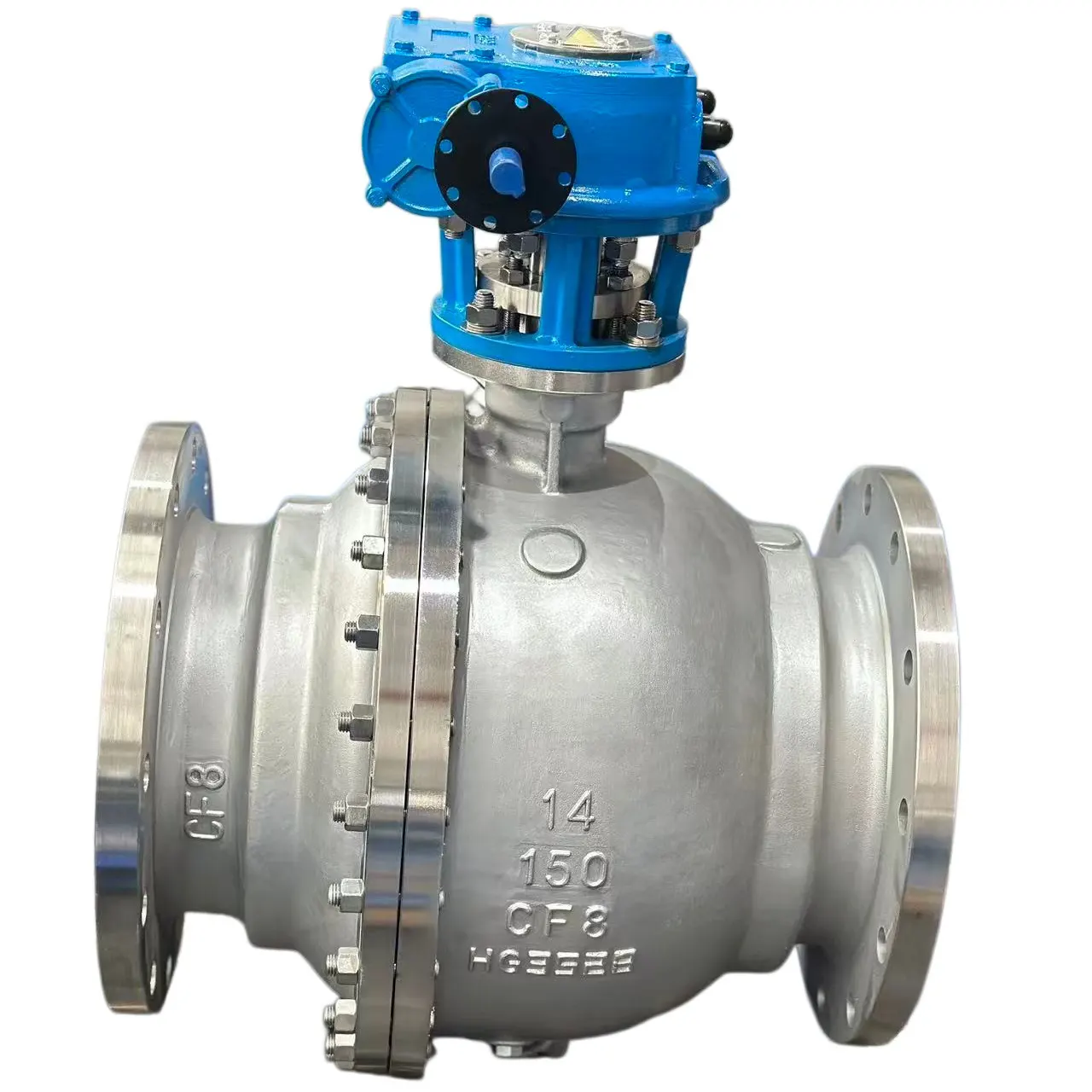

Rozsdamentes acél fix golyósszelep Kovácsolt karimás golyóscsap

Termékjellemzők

- Csonkra szerelt fix golyós szerkezet, alkalmas nagy furatú és nagynyomású munkakörülményekre.

- Kovácsolt szeleptest sűrű anyaggal, nagy mechanikai szilárdsággal és jó korróziógátló tulajdonságokkal.

- Teljes port kialakítás, kis áramlási ellenállás, nagy áramlási kapacitás, kényelmes a csővezeték tisztításához.

- Rugós terhelésű lebegő ülés kétirányú, szoros elzárást, alacsony szivárgást tesz lehetővé.

- Kifújásgátló szár kialakítás, beépített antisztatikus és tűzbiztos szerkezet, amely megfelel az API 607 ​​szabványnak.

- Önmentesítő ülés abnormális üreg túlnyomáshoz a működés biztonságának javítása érdekében.

- Alacsony üzemi nyomaték, támogatja a gyakori nyitási-zárási ciklusokat a hosszú távú stabil működés érdekében.

Kulcs attribútumok

Termék felépítése

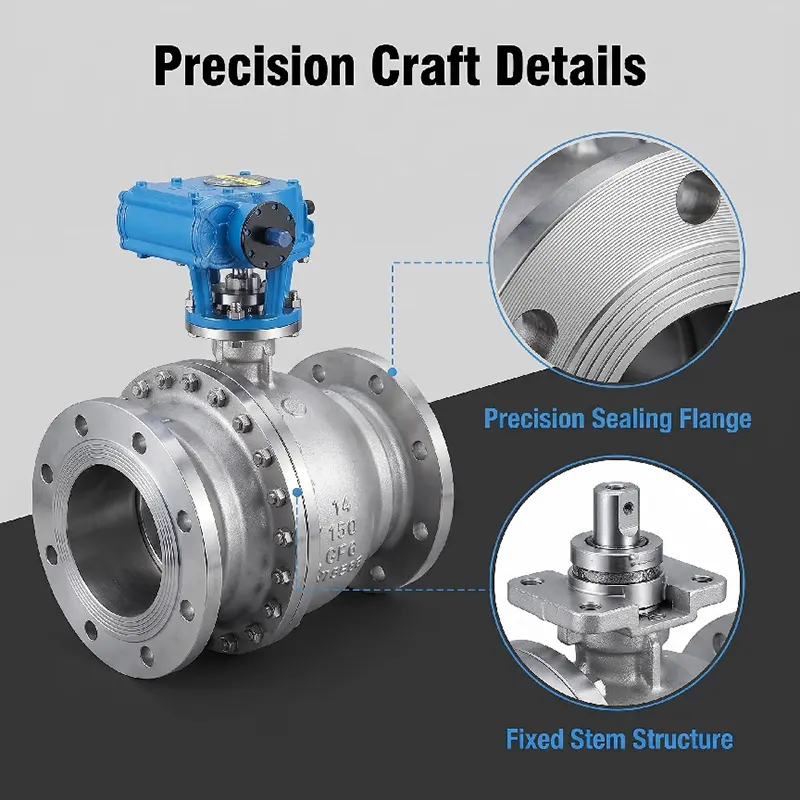

Ez egy rozsdamentes acél fix golyóscsap kovácsolt karimás golyóscsap. A golyót a felső és az alsó tengelyek támasztják alá, ahelyett, hogy az üléserő hatására lebegne. A fő alkatrészek közé tartozik a kovácsolt szelepház, a motorháztető, a rögzített golyó, a felső és az alsó tengelycsapok, a rugóval előfeszített úszóülések, a kifújásgátló szár, a karimás csatlakozóvégek és az ISO 5211 felső rögzítőlap a működtetőkhöz. Kérésre kettős blokkolás és légtelenítés funkció is biztosítható. Karima homlokzati lehetőségek: RF, RTJ.

- Szelepház / motorháztető: kovácsolt rozsdamentes acél A182 F304 / A182 F316L

- Golyó: Kovácsolt rozsdamentes acél, kemény-krómozott vagy Stellite kemény felületű

- Szára: A182 F316 rozsdamentes acél

- Üléstömítés: PTFE / RPTFE lágy tömítéshez; Stellite 6 keményötvözet fém kemény tömítéshez

- Tömítés és O gyűrű: FKM, PTFE, különböző hőmérsékletű közegekhez szabva

- Csavarok: B8 / B8M rozsdamentes acél csavarok

Nyomás és hőmérséklet tartomány

-Nyomásosztály: PN16-PN100, Class150-Class2500

- Üzemi hőmérséklet:

•Lágytömítésű változat: -29 ℃ ~ +200 ℃

•Fém keményzáras változat: -29℃ ~ +425℃

-Teszt szabvány: API 598, héjteszt 1,5-szeres névleges nyomás; üléspróba 1,1-szeres névleges nyomással

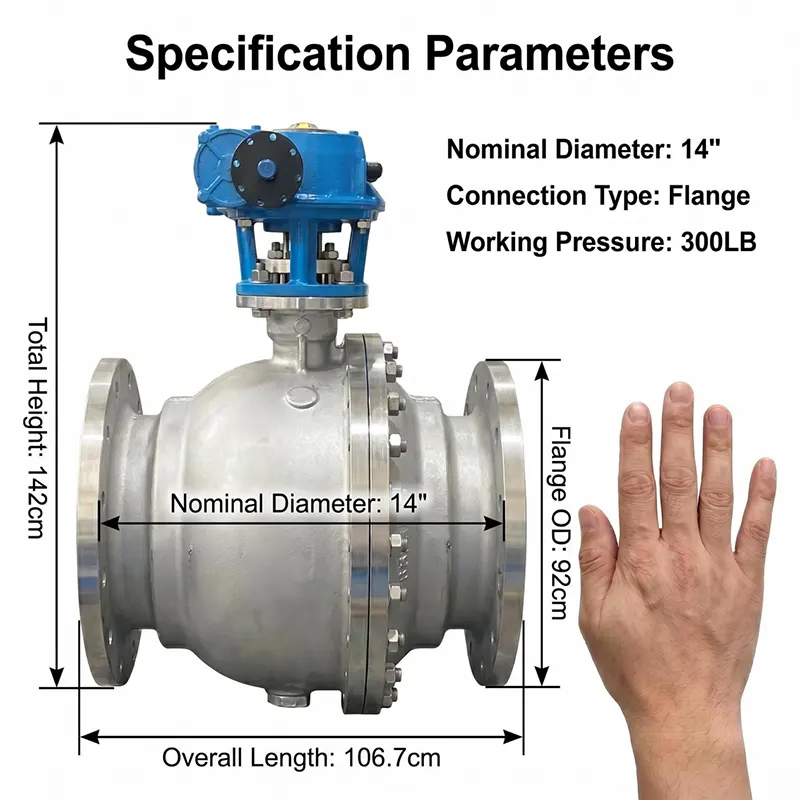

- Mérettartomány: DN50-DN600 (NPS2"-NPS24")

Műveletek típusai

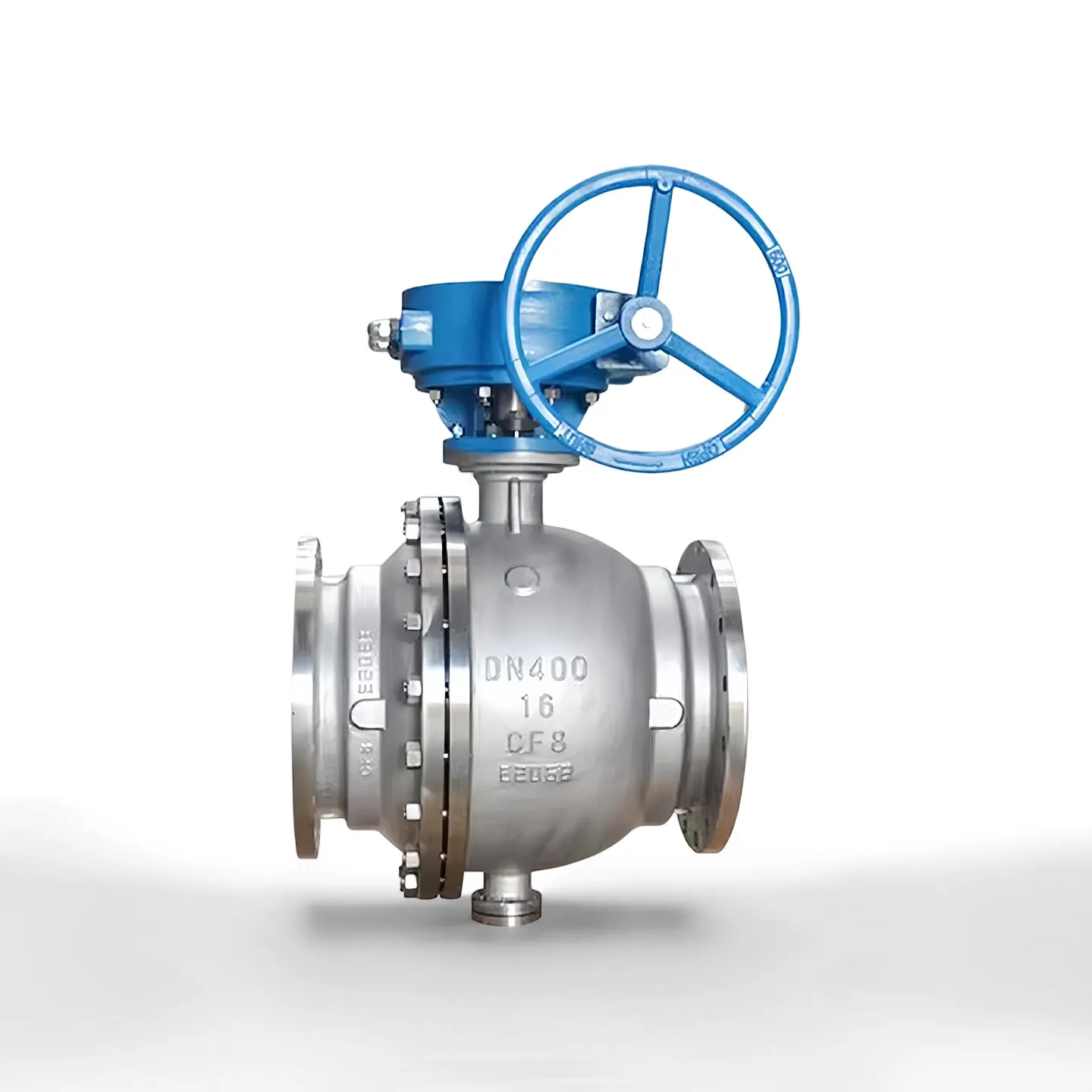

-Kézi: Csigahajtómű-meghajtás nagy nyomatékigényhez

- Pneumatikus: Egyszeres/kettős működésű pneumatikus működtető, végálláskapcsolóval és mágnesszeleppel

-Elektromos: On-off típusú vagy moduláló elektromos működtető távvezérléshez

- Külön kérésre hidraulikus / elektrohidraulikus működtetés elérhető

Minden állítómű illeszkedik az ISO 5211 rögzítési platformhoz.

Alkalmazások

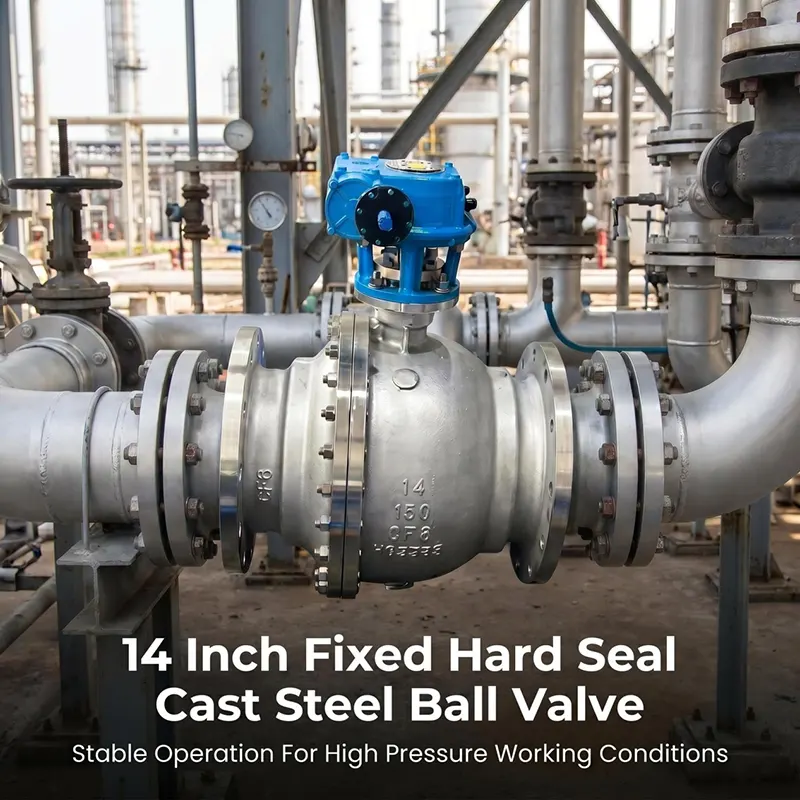

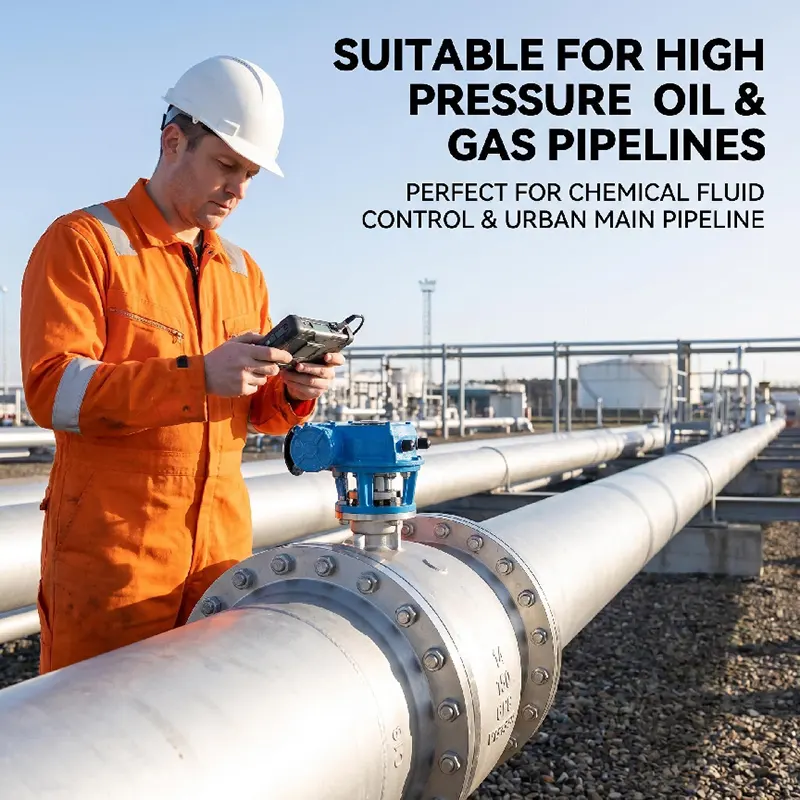

Széles körben elterjedt folyékony, gáz és korrozív közeg be- és leválasztására. Főleg olaj- és gázvezetékekben, petrolkémiai üzemekben, vegyi feldolgozásban, energiatermelésben, vízkezelésben, LNG-ben és más nehéz ipari projektekben használják.

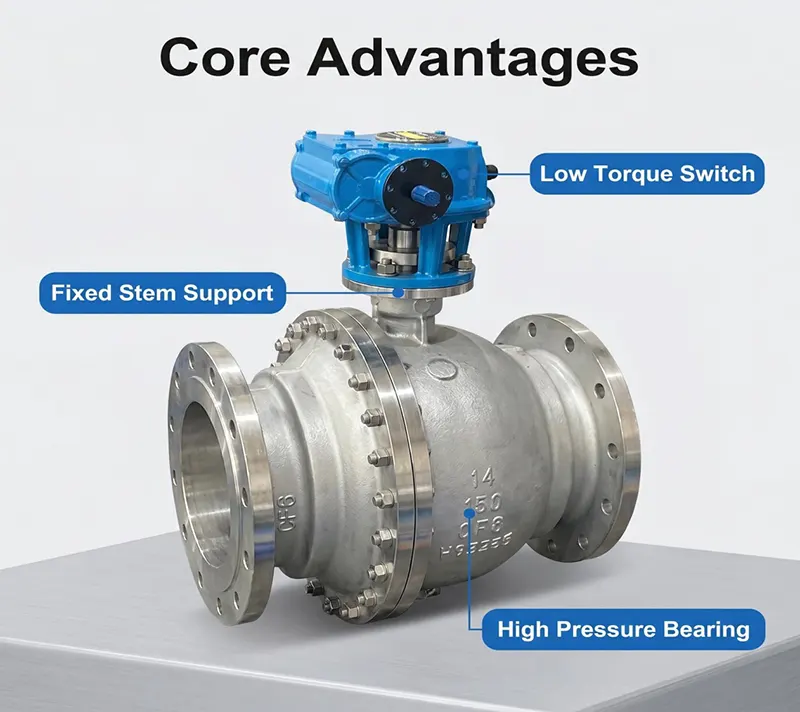

Miért válassza a mi rozsdamentes acél fix golyósszelepes kovácsolt karimás golyósszelepünket?

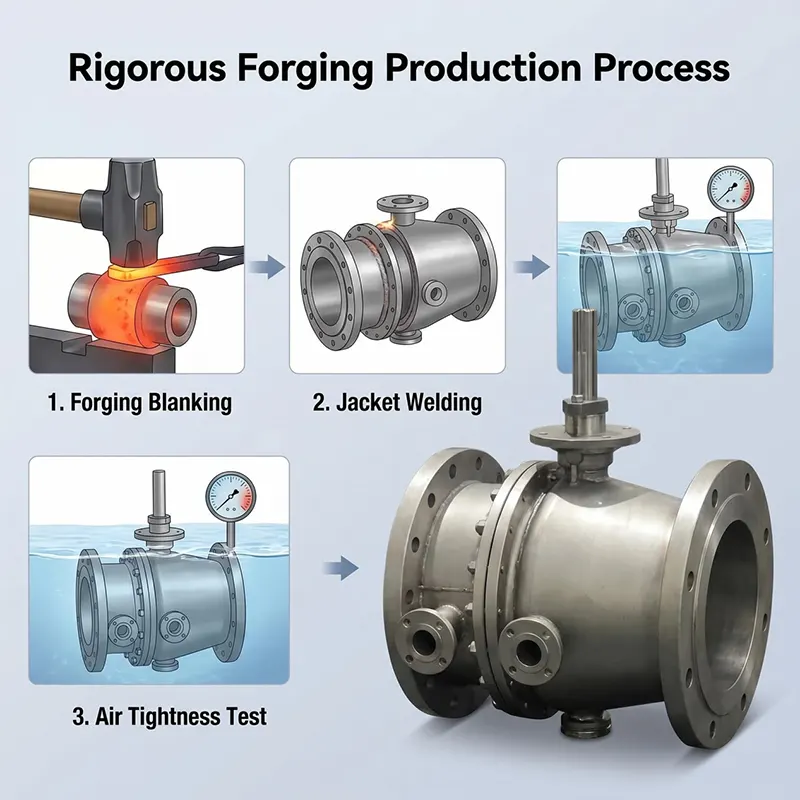

1. Alkalmazza a teljes kovácsolási eljárást, a belső anyag kompakt legyen öntési porozitási hibák nélkül, illeszkedjen a nagynyomású, nehéz csővezetékhez.

2. A rögzített golyós kialakítás nagymértékben csökkenti a működési nyomatékot a nagy méretű, nagynyomású munkakörülményekhez.

3. Szigorú beérkező anyagok ellenőrzése, minden szelep teljes hidrosztatikai és gázülék-szivárgási teszten megy át a szállítás előtt.

4. Támogassa a lágy tömítésű és a fém keménytömítésű két változatot, hogy megfeleljen a különböző hőmérsékleti és közepes igényeknek.

5. Teljes körű műszaki támogatást, rajzok áttekintését és értékesítés utáni útmutatást kínálunk a projekthez.

Vásárlási útmutató

Érdeklődés elküldésekor kérjük, adja meg az alábbi adatokat:

1. Névleges méret és nyomásosztály

2. Munkaközeg, tényleges munkahőmérséklet

3. Tömítés típusa: lágy tömítés vagy fém kemény tömítés

4. Működési típus (csigahajtómű / pneumatikus / elektromos stb.)

5. Szabványos karima és karimafelület típusa (RF / RTJ)

6. Különleges követelmény: tűzbiztos, DBB funkció, korróziógátló kezelés stb.

Mérnökünk megfelelő javaslatot tesz az Ön munkakörülményeinek megfelelően.

Csomagolás és Szállítás

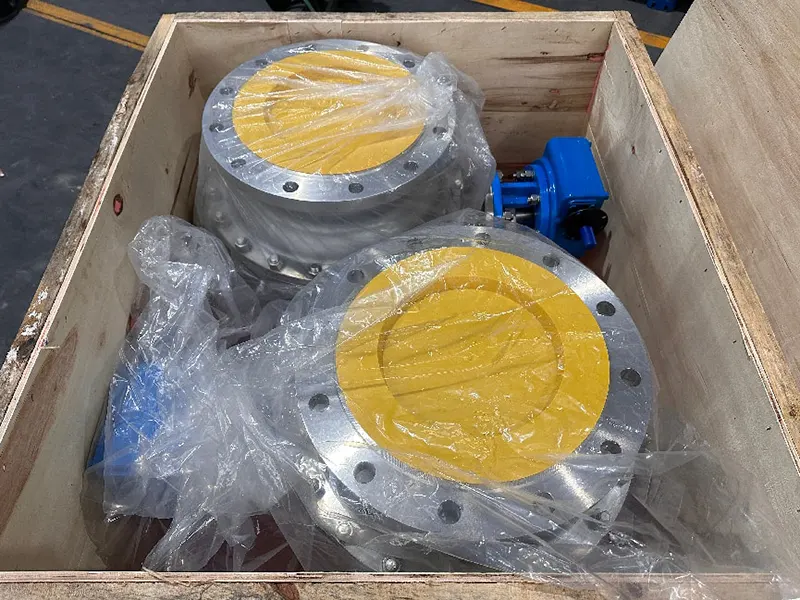

Minden szelepet megtisztítanak és védenek a csomagolás előtt. A belső üreg tisztán tartása érdekében a szelepnyílások műanyag kupakkal vannak lezárva. A szelepek tömör rétegelt lemez ládákba vannak csomagolva, amelyek tengeri szállításra alkalmasak. Támogatjuk az EXW, FOB, CIF, DAP és egyéb kereskedelmi feltételeket. Az árut a kijelölt tengeri kikötőbe vagy raktárba lehet szállítani.

OEM és ODM

OEM és ODM megrendeléseket fogadunk el. Testreszabhatjuk a karosszéria anyagát, a tömítésanyagot, a karima szabványt, a speciális hosszabbító szárat, a speciális festést és a logó jelölést az ügyfél rajza vagy műszaki követelményei szerint. Rugalmas MOQ projekt megrendelésekhez.

Ellenőrzés és tesztelés

Minden szelep teljes körű ellenőrzésen esik át szállítás előtt az API 598 szabvány szerint.

- Nyersanyag beérkezés ellenőrzése: anyag kémiai összetételének és mechanikai tulajdonságainak ellenőrzése, anyag nyomonkövethetőségi nyilvántartása biztosított.

- A héj hidrosztatikai tesztje: 1,5-szeres névleges nyomás a szeleptestnél és a motorháztetőnél.

- Ülés szivárgási teszt: 1,1-szeres névleges nyomás, víz vagy nitrogén közeg.

- Szemrevételezés, méretellenőrzés, festék- és felületkezelés ellenőrzése.

- Az ügyfél kérésére elfogadható a harmadik fél intézménye, például az SGS, BV tanútesztje.

- Teljes dokumentumkészlet, beleértve az MTC anyagvizsgálati tanúsítványt, a hidro-vizsgálati jegyzőkönyvet, a megfelelőségi tanúsítványt.

Telepítési és karbantartási útmutató

- Telepítés előtt alaposan tisztítsa meg a csővezetéket a hegesztési salak, homok és törmelék eltávolítása érdekében, elkerülje a tömítőfelület sérülését.

- Szerelje fel a szelepet a megfelelő áramlási irányba, és húzza meg a karimás csavarokat keresztben és egyenletesen.

- Ne tartsa a szelepet félig nyitott helyzetben hosszú ideig tartó tárolás vagy üzemállapot miatt.

- A rendszeres működéshez rendszeresen futtassa a teljes löket nyitási zárási ciklust, hogy megakadályozza a tömítés letapadását.

- A helyszíni rutinellenőrzés során ellenőrizze a karimás csatlakozást, a szártömítést külső szivárgás szempontjából.

- Cserélje ki a kopott tömítés alkatrészeket a tervezett leállás során; használjon a munkaközegnek megfelelő tömítőanyagot.

- Ha fel van szerelve hajtóművel, rendszeresen ellenőrizze a működtető nyomatékát, a végálláskapcsoló állapotát.

Értékesítés utáni szolgáltatás

-Garancia időtartama: 12 hónap garancia a szállítás dátumától számítva a gyártási hibákra.

- Technikai támogatást nyújtunk, beleértve a rajzok áttekintését, a paraméterek megerősítését és a működési útmutatást.

- Mérnöki csapatunk 24 munkaórán belül válaszol a műszaki megkeresésekre.

-Alkatrészek (ülések, tömítések, szártömítés) utánrendelhetők.

- Nagy volumenű projektmegrendeléseknél helyszíni műszaki tanácsadás megoldható.

Megjegyzés: A garancia NEM terjed ki a helytelen telepítésből, hibás működésből vagy nem megfelelő közeg állapotából eredő károkra.

Kapcsolódó ajánlott termékek

- Lebegő golyóscsap (2 db / 3 db rozsdamentes acél golyóscsap)

- WCB szénacél fix golyóscsap

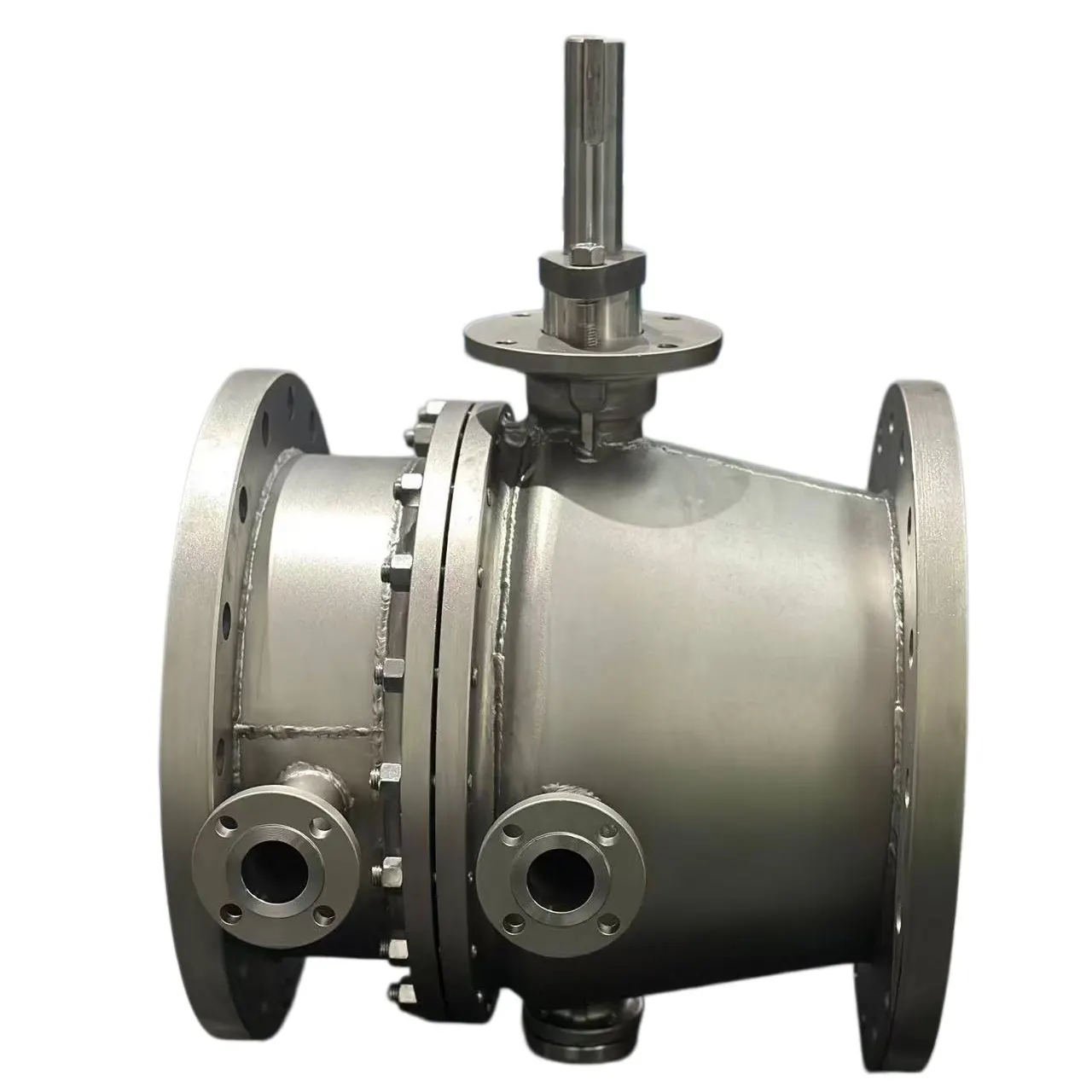

- Köpeny szigetelt fix golyóscsap nagy viszkozitású közeghez

- Golyóscsap pneumatikus/elektromos komplett működtetőkészlettel

- Fém keménytömítésű fix golyóscsap magas hőmérsékletű kiszolgáláshoz

Gyárunk erőssége

A Huadu Valve Group Wenzhou-ban, Kínában található, és az ipari szelepek tervezésére, kovácsolására, megmunkálására és összeszerelésére szakosodott. Komplett gyártósoraink vannak, beleértve a kovácsműhelyt, a CNC megmunkáló műhelyt, az összeszerelő műhelyt és a független tesztlaboratóriumot. Minden kritikus gyártási folyamatot házon belül fejeznek be, nem pedig teljesen kiszervezték. Gazdag tapasztalattal rendelkezünk a tengerentúli olajgáz, petrolkémiai és vízellátási projektek megrendeléseiben. Termékeinket Délkelet-Ázsiába, Közel-Keletre, Európába és más régiókba exportálják.

Hívjon érdeklődni

Kérjük, küldje el nekünk részletes működési feltételeit, beleértve a méretet, a nyomást, a közeget, a hőmérsékletet, a működés típusát és a speciális igényeket. Technikai csapatunk hamarosan kiértékeli és hivatalos árajánlatot készít Önnek. Üdvözöljük a mintarendelést és a nagy projekt együttműködést.
