Cikk összefoglaló: A Kemény tömítésű gömbszelepipari csőrendszerekhez tervezték, ahol elengedhetetlen a megbízható elzárás, a pontos áramlásszabályozás, a magas hőmérséklet-ellenállás és a hosszú távú tartósság. Fém-fém tömítésével és kemény felületű tömítőfelületeivel ez a szelep különösen alkalmas gőz, olaj, gáz, csiszolóanyag és nagynyomású ipari folyadékok igényes kiszolgálására.Huadumérnöki Hard Seal Globe Valve megoldásokat kínál többféle testanyaggal, nyomásosztályokkal, csatlakozási lehetőségekkel és működtetési módszerekkel különféle ipari alkalmazásokhoz.
Tartalomjegyzék
- Mi az a kemény tömítésű gömbszelep?
- Hogyan működik a kemény tömítésű gömbszelep?
- Mik a legfontosabb jellemzők?
- Milyen műszaki jellemzőket kell figyelembe venniük a vásárlóknak?
- Kemény tömítés vs. lágy tömítésű gömbszelep: mi a különbség?
- Hol használják a kemény tömítésű gömbszelepeket?
- Hogyan válasszuk ki a megfelelő szelepet?
- Miért tekintsük a Huadu-t szelepgyártónak?
- Gyakran Ismételt Kérdések
- Következtetés

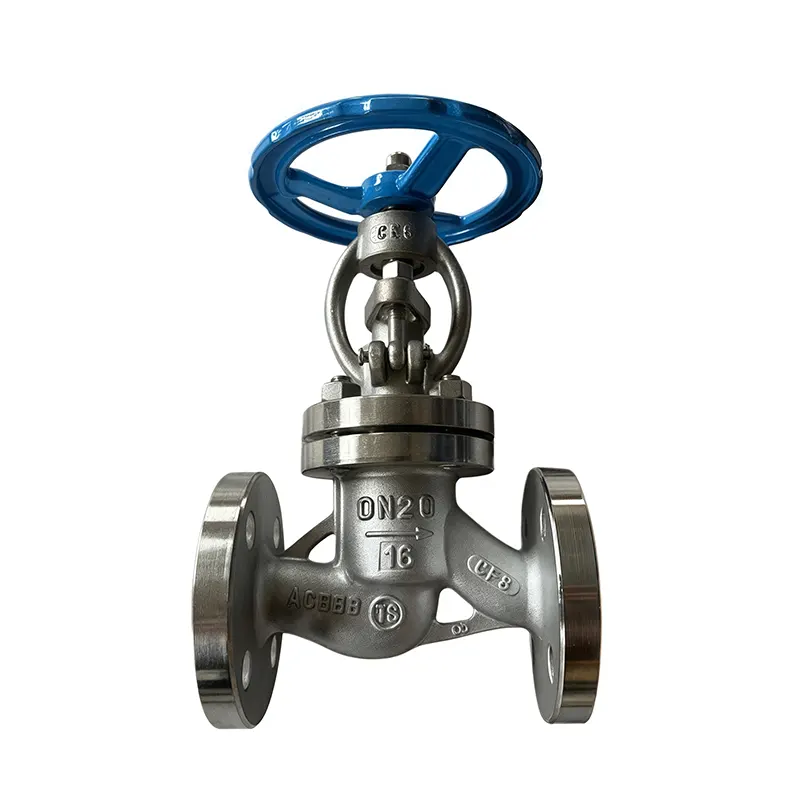

Mi az a kemény tömítésű gömbszelep?
A Hard Seal Globe Valve egy ipari áramlásszabályozó szelep, amely fém-fém tömítőszerkezetet használ ahelyett, hogy elsősorban puha tömítőanyagokra támaszkodna. A Huadu ilyen típusú szelepeket olyan igényes csővezetéki környezetekhez fejleszt, ahol a hőmérséklet, a nyomás, a kopás és az ismételt működés jelentős terhelést jelenthet a hagyományos tömítőelemekre.
A szelep általában egy gömb alakú testet és egy mozgatható tárcsát használ, amely az ülés felé vagy attól távolodik. Ez a mozgás lehetővé teszi a szelep számára, hogy két fontos funkciót hajtson végre: a csővezeték áramlásának elzárását és az áramlási sebesség szabályozását. Az egyszerű leválasztó szelephez képest a gömb konfiguráció jobb szabályozást biztosít a folyadék mozgása felett.
Igényes szolgáltatásokhoz a tömítőfelületeket Stellite vagy más megfelelő kopásálló anyaggal lehet keményíteni. Ez a konstrukció segít csökkenteni a súrlódás, az erózió és a magas hőmérsékletű működés által okozott degradációt.
A termék specifikációi szerint a Huadu Hard Seal Globe Valve szénacél vagy rozsdamentes acél szerkezettel, többféle nyomásosztályú és többféle működési móddal is konfigurálható, így különböző ipari projektekhez illeszthető.
Hogyan működik a kemény tömítésű gömbszelep?
A működési elv egyszerű, de rendkívül hatékony. A szelep kinyitásakor a tárcsa eltávolodik az üléstől, áramlási járatot hozva létre. Amikor a kézikerék, a működtető vagy a működtető mechanizmus a szárat az ellenkező irányba mozgatja, a tárcsa megközelíti az ülést, és fokozatosan korlátozza az áramlást.
A tárcsa és az ülés közötti fém-fém érintkezés létrehozza az elsődleges tömítőfelületet. Megfelelő tervezés és gyártás esetén a keményített felületek erős kopással és erózióval szemben ellenállóak lehetnek az igényes szervizelés során.
Egy tipikus működési sorrend a következőket tartalmazza:
- A kezelő elforgatja a kézikereket vagy aktiválja a kiválasztott működtetőt.
- A szár átadja a működési erőt a szeleptárcsának.
- A tárcsa az üléshez képest elmozdul, hogy szabályozza az áramlási járatot.
- Amint a tárcsa eléri az ülést, a fém tömítőfelületek lezárnak.
- Amikor újra kinyitják, a tárcsa elmozdul az üléstől, hogy helyreállítsa a csővezeték áramlását.
Ez a szabályozható lineáris mozgás az egyik oka annak, hogy a gömbszelepeket gyakran választják, amikor mind a szigetelés, mind a fojtóképesség szükséges.
Mik a legfontosabb jellemzők?
A kiváló minőségű Hard Seal Globe Valve-t a tényleges működési feltételeknek megfelelően kell kiválasztani, nem pedig egyszerűen a névleges mérete alapján. Számos tervezési jellemző közvetlenül befolyásolja a megbízhatóságot és az élettartamot.
1. Fém-fém kemény tömítés
A kemény tömítő szerkezetet igényes működési környezetekhez tervezték. A kemény felületű tömítőfelületek jobban ellenállnak a kopásnak, az eróziónak és a hőmérséklet okozta degradációnak, mint sok hagyományos lágy tömítőanyag.
2. Magas hőmérsékletű képesség
A Huadu körülbelül -29 °C és 425 °C közötti hőmérsékleti tartományt sorol fel a hivatkozott konfigurációhoz. Ez a szelepet számos ipari szolgáltatásra alkalmassá teszi, beleértve a forró vizet, gőzt, technológiai folyadékokat és egyéb magas hőmérsékletű közegeket.
3. Több nyomásosztály
A termék több nyomásosztályban is elérhető, beleértve a 150-es, 300-as, 600-as, 900-as és 1500-as osztályokat. Ez nagyobb rugalmasságot biztosít a projektmérnökök számára, amikor a szelepet a csővezeték nyomási követelményeihez igazítják.
4. Rugalmas működtetés
A projekttől függően a működés konfigurálható kézikerékkel, hajtóművel, elektromos működtetővel, pneumatikus működtetővel vagy hidraulikus működtetővel.
5. Korrózióálló anyag opciók
A rozsdamentes acél konfigurációk olyan alkalmazásokhoz alkalmasak, ahol fontos a korrózióállóság. A szénacél változatok gazdaságos megoldást jelenthetnek a kompatibilis ipari adathordozókhoz.
Milyen műszaki jellemzőket kell figyelembe venniük a vásárlóknak?
Az ipari beszerzések esetében a műszaki előírásokat együtt kell felülvizsgálni, nem pedig külön-külön értékelni. Az alábbi táblázat összefoglalja a hivatkozott Huadu konfigurációhoz kapcsolódó kulcsfontosságú paramétereket.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Kemény tömítésű gömbszelep |
| Tervezési szabvány | API 6D / ASME B16.34 |
| Névleges méret | 1/2" - 48" |
| Nyomásosztály | 150/300/600/900/1500 osztály |
| Test Anyaga | A351 CF8M és egyéb anyaglehetőségek a konfigurációtól függően |
| Ülés anyaga | Sztellit kemény felületű / PTFE / RPTFE / grafit |
| Szár anyaga | A182 F316 / A182 F316L / 13Cr |
| Kapcsolatok befejezése | Karimás / Menetes / Hegesztett (BW/SW) |
| Hőmérséklet tartomány | -29°C és 425°C között |
| Művelet | Kézikerék / Fogaskerék / Elektromos / Pneumatikus / Hidraulikus |
| Tesztelés | API 598 / Hidrosztatikus héj- és ülésteszt |
Jegyzet:A tényleges specifikációkat vásárlás előtt mindig meg kell erősíteni a projekt adatlapjával, az alkalmazandó szabványokkal, a közeg jellemzőivel, a nyomás-hőmérséklet-besorolással és a gyártó műszaki dokumentációjával.
Kemény tömítés vs. lágy tömítésű gömbszelep: mi a különbség?
A tömítési módszer az egyik legfontosabb tényező a gömbszelep kiválasztásakor. A kemény és lágy tömítésű kiviteleket különböző működési környezetekhez tervezték.
| Összehasonlítás | Kemény tömítésű gömbszelep | Puha tömítésű gömbszelep |
|---|---|---|
| Tömítési elv | Fém-fém tömítés | Puha tömítőanyag |
| Hőmérsékletállóság | Kiváló igényes, magas hőmérsékletű kiszolgáláshoz | Erősen függ a tömítőanyagtól |
| Kopásállóság | Magas, megfelelő keményítéssel | Általában érzékenyebb a mechanikai kopásra |
| Csiszolóanyag | Igényes szolgáltatásokra alkalmasabb | Lehetnek korlátai |
| Tipikus alkalmazások | Gőz, energia, petrolkémia, kohászat | Tiszta és viszonylag mérsékelt szolgáltatások |
Gyakorlati szempontból a lágy tömítés előnyös lehet ott, ahol mérsékelt működési feltételek és rendkívül szoros tömítésre van szükség. A kemény tömítés vonzóbbá válik, ha a csővezeték magas hőmérsékletet, nagy nyomást, koptató részecskéket vagy ismételt ipari műveletet tartalmaz.
Hol használják a kemény tömítésű gömbszelepeket?
A kemény tömítésű gömbszelepes technológiát az a képesség, hogy ellenáll a nehéz körülményeknek, alkalmassá teszi az ipari rendszerek széles köréhez.
- Petrolkémiai üzemek:Folyadékok, szénhidrogének és magas hőmérsékletű közegek szabályozására szolgál.
- Áramtermelés:Alkalmas gőz- és más magas hőmérsékletű folyamatsorokhoz.
- Kohászat:Hasznos ott, ahol a megnövekedett hőmérséklet és a koptató üzemi körülmények további szelepkopást okoznak.
- Olaj és gáz:Ipari folyadékleválasztó és áramlásszabályozó rendszerekre alkalmazható, ha a kiválasztott nyomás- és anyagértékek megfelelőek.
- Vízkezelés:Integrálható ipari víz- és technológiai folyadék csővezetékekbe.
- Általános ipari feldolgozás:Alkalmas vízhez, olajhoz, gázhoz, gőzhöz és kompatibilis ipari folyadékokhoz.
A megfelelő szelepet mindig a tényleges közeghez, hőmérséklethez, nyomáshoz, áramlási sebességhez, korróziós jellemzőkhöz és a telepítési követelményekhez kell igazítani.
Hogyan válasszuk ki a megfelelő szelepet?
Ha csak a csőátmérő alapján választ ipari szelepet, az teljesítményproblémákat okozhat. A beszerzési csoportoknak és a mérnököknek értékelniük kell a teljes működési környezetet.
Vegye figyelembe a következő tényezőket:
- Közepes:Határozza meg, hogy a csővezeték vizet, gőzt, olajat, gázt, vegyszereket vagy koptatófolyadékokat szállít-e.
- Üzemi hőmérséklet:Erősítse meg a normál és a maximális hőmérsékletet.
- Üzemi nyomás:Válassza ki a tényleges tervezési követelményeknek megfelelő nyomásosztályt.
- Névleges méret:Párosítsa a szelep méretét a csővezetékkel és a szükséges áramlási jellemzőkkel.
- Test anyaga:Vegye figyelembe a korróziót, a hőmérsékletet, a nyomást és a mechanikai követelményeket.
- Ülés és tárcsa anyaga:Válasszon keményburkolatot vagy más tömítőanyagot a szolgáltatási feltételeknek megfelelően.
- Csatlakozás vége:Ellenőrizze a karimás, menetes, tompahegesztési vagy dugaszolható hegesztési követelményeket.
- Működtetés:Határozza meg, hogy kézi vagy automatizált működésre van-e szükség.
- Tesztelés és szabványok:Megrendelés előtt erősítse meg az alkalmazandó tervezési és ellenőrzési követelményeket.
Egy minősített szelepgyártó segíthet a mérnököknek ezeknek a változóknak a kiértékelésében és a megfelelő konfiguráció kiválasztásában, ahelyett, hogy a szelepet szabványos kész alkatrészként kezelnék.
Miért tekintsük a Huadu-t szelepgyártónak?
Az ipari vásárlók számára a beszállítói képesség ugyanolyan fontos, mint a termékspecifikáció. A Huadu Valve Group integrálja a szeleptervezési, öntési, CNC-megmunkálási, összeszerelési, tesztelési és ellátási szolgáltatásokat az ipari szelepalkalmazásokhoz.
A közzétett céginformációi szerint a Huadu több mint 11 éves gyártási tapasztalattal, körülbelül 25 333 négyzetméteres gyártóüzemmel, 30 000 darabot meghaladó éves gyártási kapacitással és 99,8%-os minősített késztermék-aránnyal rendelkezik.
Gyártási képességei a következők:
- CNC precíziós megmunkálás
- Szelepöntés és összeszerelés
- Hidrosztatikus és pneumatikus tesztelés
- Magas és alacsony hőmérsékletű szelepgyártás
- Egyedi szelepmegoldások
- OEM és ODM gyártás
A Huadu azt is kijelenti, hogy szeleptermékeit a nemzetközi piacokra szállítják, és a kőolaj, olajfinomítás, földgáz, vegyi feldolgozás, energiatermelés, vízkezelés, kohászat, bányászat és más ipari ágazatokban használják.
Azoknak a vásárlóknak, akik aKemény tömítésű gömbszelep, a gyártási kapacitás, az anyagok nyomon követhetőségének, a nyomáspróbának, az alkalmazandó szabványoknak és a műszaki támogatásnak az értékelése segíthet csökkenteni a beszerzési kockázatokat és javítani a hosszú távú működési megbízhatóságot.
Gyakran Ismételt Kérdések
Mi a Hard Seal Globe Valve fő előnye?
A fő előny a fém-fém tömítőszerkezet, amely erős ellenállást biztosít a magas hőmérséklettel, nyomással, kopással és erózióval szemben, ha a szelepet megfelelően tervezték az alkalmazáshoz.
Használható kemény tömítésű gömbszelep gőzzel?
Igen. A megfelelően meghatározott keményzárású gömbszelepek általában alkalmasak ipari gőzalkalmazásokra, mivel fém tömítőfelületeik ellenállnak az igényes hőmérsékleti viszonyoknak. A nyomás-hőmérséklet értékét minden egyes konfigurációnál ellenőrizni kell.
Milyen anyagok állnak rendelkezésre a Hard Seal Globe szelepekhez?
Az anyagválaszték a modelltől és az alkalmazástól függ. A Huadu szénacél és rozsdamentes acél megoldásokat sorol fel, olyan alkatrészekkel, mint az A182 F316, A182 F316L, 13Cr és CF8M a hivatkozott konfigurációban.
Milyen nyomásosztályok állnak rendelkezésre?
A hivatkozott Huadu termék Class 150, 300, 600, 900 és 1500 konfigurációkban kapható. A vevőknek a nyomásosztályt a csővezeték tervezett nyomásának és az alkalmazandó szabványoknak megfelelően kell kiválasztaniuk.
Automatizálható a szelep?
Igen. A kézikerekes működtetés mellett a rendelkezésre álló kezelési módok közé tartozik a fogaskerekes működtetés, az elektromos működtetés, a pneumatikus működtetés és a hidraulikus működtetés, a kívánt konfigurációtól függően.
Milyen szabványok vonatkoznak erre a szelepre?
A hivatkozott termékleírások közé tartozik az API 6D és az ASME B16.34 a tervezéshez, az ASME B16.10 a szemtől szembeni méretekhez, az ASME B16.5 és az ASME B16.47 a karimaszabványokhoz, valamint az API 598 a teszteléshez.
Következtetés
A Hard Seal Globe Valve hatékony megoldás lehet az ipari áramlásszabályozásra, ahol a hagyományos lágy tömítőanyagok nem biztos, hogy biztosítják a szükséges tartósságot. Fém-fém tömítőszerkezete, kemény felületei, széles nyomásosztályi lehetőségei és az igényes közegekkel való kompatibilitása különösen értékessé teszik az energiatermelésben, a petrolkémiai, kohászati, olaj- és gázipari, vízkezelési és általános ipari alkalmazásokban.
Beszerző csapatok esetében a legjobb választás nem csak a szelep méretétől függ. A közeget, a hőmérsékletet, a nyomást, az anyagkompatibilitást, a tömítési konfigurációt, a csatlakozás típusát, a működtetést, a szabványokat és a vizsgálati követelményeket mind értékelni kell a vásárlás előtt. Ha megbízható ipari szelepmegoldást vásárol, vagy segítségre van szüksége a megfelelő Hard Seal Globe Valve kiválasztásához csővezeték-projektjéhez,lépjen kapcsolatba velünkhogy megvitassák műszaki követelményeit, testreszabási lehetőségeit és alkalmazási feltételeit a Huadu csapatával.
